CLIPDraw: Exploring Text-to-Drawing Synthesis through Language-Image Encoders

https://proceedings.neurips.cc/paper_files/paper/2022/hash/21f76686538a5f06dc431efea5f475f5-Abstract-Conference.html

---

Abstract

• CLIPDraw는 natural language를 통해 이미지를 합성하는 모델이다.
• 추가 학습이 필요하지 않으며 pre-trained CLIP languate-image encoder는 주어진 묘사와 생성된 이미지의 유사성을 극대화하기 위한 metric으로 사용된다.
• pixel image가 아닌 vector strokes에서 작동하기 때문에 사람이 인식할 수 있는 단순한 모양으로 도면이 편향된다.
• 본 논문에서 하고자 하는 것
  • CLIPDraw와 다른 최적화 합성 방법을 비교함
  • CLIPDraw의 다양한 흥미로운 동작을 강조함
    • 애매한 text를 만족하는 이미지 합성 만족하는 여러 가지 방법
    • 다양한 스타일의 이미지를 안정적으로 합성
    • stroke이 증가함에 따라 단순한 시각적 표현을 복잡한 시각적 표현으로 확장함
• 별도의 훈련 없이 Pre-trained CLIP language-image encoder를 사용하여 text로부터 이미지를 생성하는 모델

---

Introduction

• 사람은 Scene에 대한 묘사를 들었을 때 그것이 무엇인지 쉽게 상상할 수 있다
• 반대로 머릿속에 이미지(mental image)를 떠올릴 때, 쉽게 Scene을 묘사할 수 있다.
• 사람은 어느 정도 수준에서 일상생활을 이해하는 핵심적인 text와 시각적 구조에 대한 결합된 표현을 가지고 있다
  • 일상생활에서 쓰는 text와 이미지를 매칭해서 생각하는 능력을 말하는 듯함
• 이중 언어 encoder(dual language - image encoder)인 CLIP은 text와 visual information을 통일하기 위한 큰 step이다.
• 본 연구에서는 natural language input을 통해 새로운 이미지를 합성하는 알고리즘인 CLIPDraw를 발표한다.
  • 별도의 학습이 필요하지 않으며 주어진 설명과 합성된 이미지 간의 유사성을 나타내는 metric의 역할을 한다.
  • 사실적인 이미지가 아니지만 prompt에 만족하는 simple drawings 이미지를 합성한다.
  • 따라서 CLIPDraw는 vector strokes를 최적화시키며 사람이 인식할 수 있는 단순한 모양으로 도면을 편향시킨다.
• 본 연구의 목표는 language-image relationships를 탐색하고 AI-assisted artwork을 합성하기 위한 CLIPDraw testbed를 제시하는 것이다.
• 그뿐만 아니라 미묘한 차이를 가지는 다양한 method를 보여준다.
• 다른 optimization-based text-to-image methods와 비교했을 때 아래의 흥미로운 동작이 강조된다.
  • 묘사 형용사를 조정함으로써 엄청나게 다른 스타일의 이미지를  생성할 수 있다.
  • 창의적인 방법으로 이미지와 묘사 prompt를 일치시킨다.
  • 적은 stroke로 CLIPDraw를 실행하면 Cartoon 스러운 이미지가 생성되고 높은 stroke로 실행하면 사실적인 이미지가 생성된다.
  • CLIPDraw에 '행복'과 '자아'같이 추상적인 prompts를 제공함으로써 우리는 시각적 개념과 CLIP모델이 어떻게 연관되는지 살펴볼 수 있다.

---

Method

• CLIPDraw의 목적은 주어진 묘사 prompt와 일치하는 이미지를 합성하는 것이다. Pre-trained CLIP는 판독기로 사용된다.
• CLIP model은 image encoder와 textual encoder를 포함하고 있다. 각 encoder는 각각의 입력을 512 벡터의 shared encoding space에서 매핑한다.
•  Similarity는 두 인코딩의 Cosine distance를 통해 측정된다.
• 따라서 CLIPDraw의 목표는 CLIP을 통해 인코딩할 때 prompt의 CLIP 인코딩과 일치하는 이미지를 생성하는 것이다.



• CLIPDraw Drawing은 differentiable RGBA Bézier curves의 집합으로 그려진다.
• 각각의 curves는 두께 및 RGBA vector와 함께 3~5개의 제어점으로 매개변수화 된다.( Bézier curves는 점을 통해 곡선을 그리는 것이기 때문에 점의 갯수가 3~5개 라는 뜻)
• Drawing은 처음에 흰색 배경에 이미지 전체에 무작위 분포로 된 커브로 시작한다.
• Optimization 동안 커브와 control points의 수는 고정되어 있으나 두께와 색상 벡터와 함께 포인트 위치는 최적화된다.

fig.2

• CLIPDraw는 evaluation-time gradient descent방법을 사용한다.
  • curves의 색과 위치를 변경하며 최적화함
• 첫 번째로 이미지에 대한 묘사는 CLIP을 통해서 encoding 되며 랜덤 한 N개의 Bézier curves의 집합으로 초기화된다.
• 학습동안 curves는 differentiable renderer을 통해 pixel이미지로 렌더링 되고 결과 이미지를 복제한 후 다양한 방법으로 이미지를 증강한다.
• 증강된 이미지는 CLIP모델로 전달되고 설명 문구와 cosine distances를 합산하여 Loss를 구한다.
• 모든 연산이 미분 가능이기 때문에 loss를 줄일 수 있다.

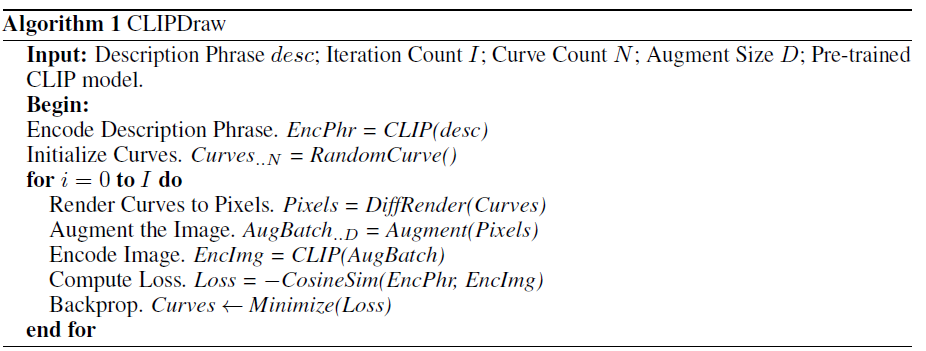

• Initialize Curves: N개의 RGBA Bézier curves를 random으로 초기화한다.
  • 각 커브는 두께 및 RGBA color vector와 함께 3~5개의 control point로 parameterize 됨
  • 흰 배경이 초기값임
  • optimazation동안 curve와 control point의 수는 고정이고, Thickness와 color vector는 학습됨
• Render Curves to Pixels: 매 iteration 마다 Curves를 pixel image로 rendering 하는 것
• Augment the Image: 2개의 이미지를 D번 augmentation 하는 것
• Encoding Image: 위의 augmented image batch를 CLIP model로 encoding 하는 것
• Compute Loss: text encoding값과 Cosine sililarty rPtks
• Backpropagation

---

Data augmentation

• 이미지 증강의 목표는 다양한 왜곡을 통해 drawing을 인식하는데 집중하기 위해서다.
• 이미지 증강 없이 synthesis-through-optimization은 수치적 목표는 충족하지만 unrecognizable 한 Drawing을 합성한다.
• 본 연구에서 증강 기법 선택은 크게 영향을 끼치지 않음

---

• 일반적인 CLIPDraw의 점진적 합성 과정
• random초기화로 인해 초기에는 무작위성이 보이지만 여러 번 실행하면 다른 drawing이 나올 수 있다.

---

Results

• 다양하고 흥미로운 CLIPDraw의 행동을 다양한 예제를 통해 강조한다.
• qualitative observations, unusual behavior, recurring trends in CLIPDraw image synthesis에 중점을 둔다
• optimization-based synthesis는 사전학습이 필요하지 않음
• 대신 주어진 목표를 최대화하는 것을 목표로 evaluation-time optimization loop를 통해 이미지를 생성한다.
• 특히 prompt CLIP encoding과 일치하는 이미지를 합성하는데 중점을 두고 아래의 방법을 비교한다
  • CLIPDraw: RGBA Bézier curves 집합으로 curves의 두께, Control point, colors를 조정할 수 있다.
  • Pixel Optimization: 224x224x3 matrix of RGB pixels을 최적화한다. 그 회에는 CLIPDraw와 동일하다.
  • BigGAN Optimization: pre-trained BigGAN generator를 사용하고 가중치는 고정되어 있으며 latent vector만 최적화된다.
  • VQGAN Optimization: VQGAN codebook을 샘플링하여 이미지를 생성함

---

• CLIPDraw는 human-recognizable doodles를 생성하는 경향이 있음
• Pixel Optimization은 interesting textures를 생성하지만 모양이나 색을 구성하지 못함
• BigGAN, VQGAN Optimizatoin은 고해상도 이미지를 생성하지만 부자연스러움
• CLIPDraw without image augmentation는 수치상으로는 좋은 성능을 보이지만 사람이 보기에 이상함

---

What kinds of visual techniques does CLIPDraw use to satisfy the textual description?



• CLIPDraw를 사용하면 description prompts와 일치하지 않는 예상외의 이미지가 만들어질 수 있음
• " A painting of a starry night sky" 의 그림에는 달이 중요하게 떠있고 별이 흩어져있는 하늘이 있다. 캔버스 안에는 고흐의 "The Starry Night"를 연상하게 하는 그림이 그려져 있음
• CLIPDraw의 흥미로운 점은 단어 자체를 그린다는 점이다. 위의 그림 중 단어와 유사한 그림이 그려져 있는 것을 확인할 수 있음
• 때로는  Google 지도 스크린샷과 유사한 그림이 그려질 수 있음
• Prompt의 모호함도 결과로 나타남, Fast Food이 경우 맥도널드의 로고가 표시되고 Fast라는 또 다른 해석으로 joggers를 그림 이는 CLIP이 jogging과 햄버거를 모두 fast food과 연관이 있다고 인식하고 있음을 보여줌

---

Can CLIPDraw reliably produce drawings in different styles?

• CLIP의 유용한 기능은 drawing의 내용뿐만 아니라 style도 조정할 수 있다는 점이다.
• 이게 가능한 이유는 curve-based images의 견고함 때문이다. pre-trained GAN generator와 비교하였을 때 CLIPDraw는  natural images space에 제한되지 않는다.(y 없이 CLIP 기반으로 생성하기 때문에 더 자유롭다는 것을 말하는 거 같음)
• 따라서 다양한 style의 drawing을 생성할 수 있으며 text를 통해 쉽게 변경이 가능하다.

• 설명 묘사에 따라 달라지는 그림
• 각 묘사에 따라 합성되는 이미지가 달라지며 몇 개의 style은 Japanese woodblock prints에 영향을 받아 빨간색과 초록색등 특정 색상에 평향된 것이 특징이다.
• 흥미로운 점은 설명 adjectives에 따라 구조적 표현도 변하는 것이다. 그림의 경우 평면적인 그림을 그려내고 3D의 경우 깊이와 그림자가 있는 고양이를 생성한다.

---

How does the stroke count affect what drawings CLIPDraw produces?

• Stroke는 simple과 Complex를 결정하는 parameter로 낮으면 추상적이나 만화같은 표현은 생성하는 경향을 가지고 Stroke가 증가할수록 그림이 복잡하고 자세해진다.

---

What happens if abstract words are given as a description prompt?

• 해석이 없는 추상적인 prompt가 주어지면 CLIPDraw는 문화적 연관성을 활용해서 관련된 시각적 개념을 생각해 낸다.
• Happiness에는 웃는 얼굴과 불꽃놀이가, "Translation"에는 영어와 일본어가 적혀있는 등 관련된 상징이 포함되게 그림을 그린다.
• 가끔은 합성된 이미지가 더 복잡한 관계의 개념을 보여준다.(CLIP이 이해하는 복잡한 관계의 개념)
• "Self"의 경우 여러 개의 머리를 가진 몸이 합성되는 데 이는 한 사람의 자아가 여러 개다라는 것을 포함할 수 있다는 생각을 떠올리게 한다.
• "What do you look like, CLIPDraw?"의 경우에는 CLIPDraw와 유사한 word가 생성되고 “The space between infinity”의 경우 무한대의 기호가 있는 은하수 가득한 하늘과 같은 풍경을 보여준다.

---

Can synthesized drawings be fine-tuned via additional negative prompts?

• AI assisted 이미지 합성은 결과물을 제어하기 힘들다는 문제가 있다.
• CLIP-based methods는 제어력을 높이기 위해 negative prompts를 사용한다.
  • CLIP-encoded drawing와 the description prompt의 유사도는 최소화한다.
  • drawing, a set of negative prompts의 유사도는 최대화한다.

• 0.3의 negative prompts를 통해 미세 조정이 가능하다.
• "Hashtag"에는 “Words and text”에 Penalty를 부여하여 더 적은 수의 단어가 포함되게 한다.(잘 모르겠음)
• "A torii gate"는 보라색과 빨간색에 Penalty를 부여하여 torii gate를 녹색으로 표현한다.
• "many sailboats”라는 penalty를 부여하여 배를 하나만 그리게 한다.



• negative prompts는 CLIP 기반 방식에서 이미지 합성 미세 조정이 가능하게 하는  풍부한 의미적 방법을 제공하지만 의도된 동작을 일관되게 유도하는 것은 여전히 까다롭다.
• negative prompts는 무시해도 될 정도의 효과를 가진 경우가 많다.
  • "a low-quality drawing”과 같은 품질 개선을 위한 Prompt는 효과가 미미하다.

---

Discussion

• CLIP language-image encoder 기반의 CLIPDraw를 소개한다.
• CLIPDraw
  • 모델 학습이 필요하지 않음
  • evaluation time 동안(학습 없이 평가를 통해 이미지가 개선되는 방법) 최적의 그림을 합성함
  • evaluation-time optimization를 사용한 최초의 연구는 아님(evaluation-time optimization를 위해 CLIP을 사용한 것으로 보임)
  • 이미지 합성을 RGBA Bézier curves으로 제한함으로써 사람이 인식할 수 있는 개념의 스케치를 배우게 됨
  • 본 논문의 목표
    • CLIPDraw의 동작의 미요한 차이를 조사하는 것이며 합성된 이미지와 특정 questions 관찰에 중점을 두는 것이다.
    • prompt ambiguity, the compositionality(구성성) of styles and content은 흥미로운 문제이며 향후 CLIP-based work에 적용된 가능성이 높아 보인다.

---

Limitations

•  high-resolution이미지를 생성하는 것이 어려움
  • classic pitfall in synthesis-through-optimization methods와 관련이 있음
  • 이미지가 CLIP objective에 가까울 수 있지만 사람이 인식하기 힘든 이미지를 합성할 수 있다.
  • 따라서 CLIP objective뿐만 아니라 보조 objective, constraints를 사용하는 것이 중요하다.
  • CLIPDraw의 경우 the Bézier curve representation이라는 constraints를 사용한다. 그러나 GAN 판별기를 속이는 것과 같이 엄격한 constraints를 적용하면 품질이 더욱 향상할 수 있다.
• 본 연구는 간단한 이미지 증강만으로 CLIP 표현의 견고성을 높여 인식 가능한 이미지를 생성할 수 있음을 보여준다.

Conclusion

• 전반적으로 이 연구의 목적은 natural language image synthesis을 쉽게 접근할 수 있는 시작접으로 CLIPDraw를 소개하는 것이다.
• photorealistic rendering이 아닌 drawings에 중점을 두기 때문에 language-image relationships를 조사할 수 있는 간단한 방법을 제시한다.
  • Colab에서 1분 이내로 합성 가능함
  • https://colab.research.google.com/github/kvfrans/clipdraw/blob/main/clipdraw.ipynb.

런타임 > 런타임 다시 시작 및 모두 실행으로 실행해야 오류가 안뜸
